今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

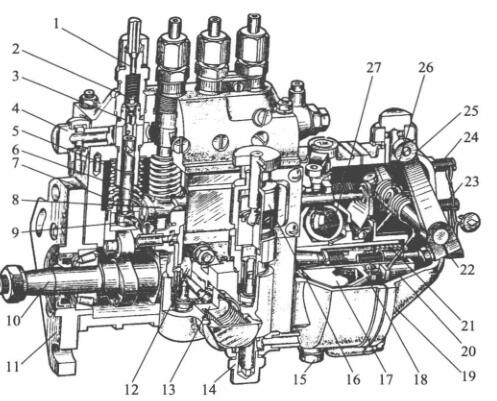

1-高压力进气软管管接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵弹黄; 8-油门拉杠;  9-调高臂; 10-凸轮机构轴; 11-不变接盘; 12-输油管管泵反力轮; 13-输油管管泵; 15-放油螺塞; 16-手油阀;  17-驱使盘; 18-从动盘; 19-箱体; 20-滑套; 21-较准弹黄; 22-用油量整改螺母; 23-怠速急停开关螺母; 24-极速急停开关螺母; 25-控速手柄; 26-控速弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的核心做用是保障助力泵现在已经逐渐每时每刻的更准性，对多缸柴油发电机机一般而言，还需要保障各缸助力泵每时每刻的不一样性。起保障使用的内脏器官是中键下部分到优化垫板上单面的高强度H。当喷助力泵气缸轴小伞齿与曲轴小伞齿对职位一些 时，H越大，液压泵关机进油孔的每时每刻越快，，助力泵现在已经逐渐每时每刻也越快，。相反，H越小，助力泵现在已经逐渐每时每刻越延迟时间。但是要按照设定和试验报告来定比较好的中键体业务高强度H，以保障助力泵现在已经逐渐每时每刻的更准性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-标记螺丝钉; 5-回油道; 6-回油孔; 7-很油阀大气扭簧; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大气扭簧; 16-大气扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-滑轮

  针对多缸机，各分泵的H值应成正比。更改垫件在喷汽油泵出厂检验报告时均已调好，无可隨意调换。垫件是用耐磨涂层文件作成并举行热进行处理以提生对抗强度，对此运用中不方便偏磨。如长日期运用后偏磨较多，可换面运用。

  喷真空泵泵体分上下两边好几部分，喷真空泵上体用做布置液压泵偶件及冒油阀偶件，私处用做布置凸轮轴轴、压轮体和输真空泵等。泵体前侧中心开了检视窗孔，烦请定期检检调节提供的油位。下部分有检视发动机机油面的检视孔。喷真空泵上体含有好几条油道，与各液压泵套筒上面的椭圆形油槽相连。椭圆形油槽则与液压泵套筒上的进、回油孔相连。由输真空泵供来的低压证书油完成进液压管金属线接头走进油道中。油道中的重油工作压力由装在回液压管金属线接头内的回油阀掌握，一规定保持稳定在5～10kPa超范围内。液压过低，在液压泵向下时，重油没法短时间内完成进油孔走进液压泵上侧油腔。当油位量过大而使液压增高时，重复的重油会顶开回油阀涌入重油细滤器中。
