580KW重油发动机并网发动机的并机柜路线图机械图方式：由充点器AC220V/DC24V，具备并网发动机的把控器使用的输入电压电流DC24V。并网发动机的开机后由KA5沟通220V中心继电气产品的输入一家开机电磁波。重油发动机并网发动机的把控器能够 电磁波二次回路把并网发动机的的交流电、电压电流，平率，发动机转速等并网发动机的的各项基本参数电磁波汇报到把控器，由把控器提出指令表。   当柴油机电站机进行的后，把电寄回电打开柜右上方的主母排。把控好器采用平台监视器到达一定的标准进行的汽柴油把控好，开机把控好，采用DC24V接触器打开输入输入输入手机网络信号灯。电站机把控好器采用电流额定电压评估技术管路，评估技术到无法高压进行的电流额定电压，把控好器采用KA3接触器打开输入输入输入送电手机网络信号灯，合上主电打开断路，高压送电后送电指令灯亮。当把控好平台可以分闸的之后，采用KA6分闸接触器打开输入输入输入分闸手机网络信号灯，主电打开高压分闸，高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
序列号	称呼	型号查询品种	的单位	用户	厂
1	多功能式体系结构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发电动空气能把控器	HGM9510	只	2	众智
3	交流电外接电源输出模块	BAC06A	只	2	众智
4	不同规格的中小型上面中间继电器产品	HH52P    DC24V	只	8	正泰
5	大型里边继家用电器	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	电绝缘子	长方形，粉红色，M10	只	12	海坦
14	辅助材料		台	2	国优

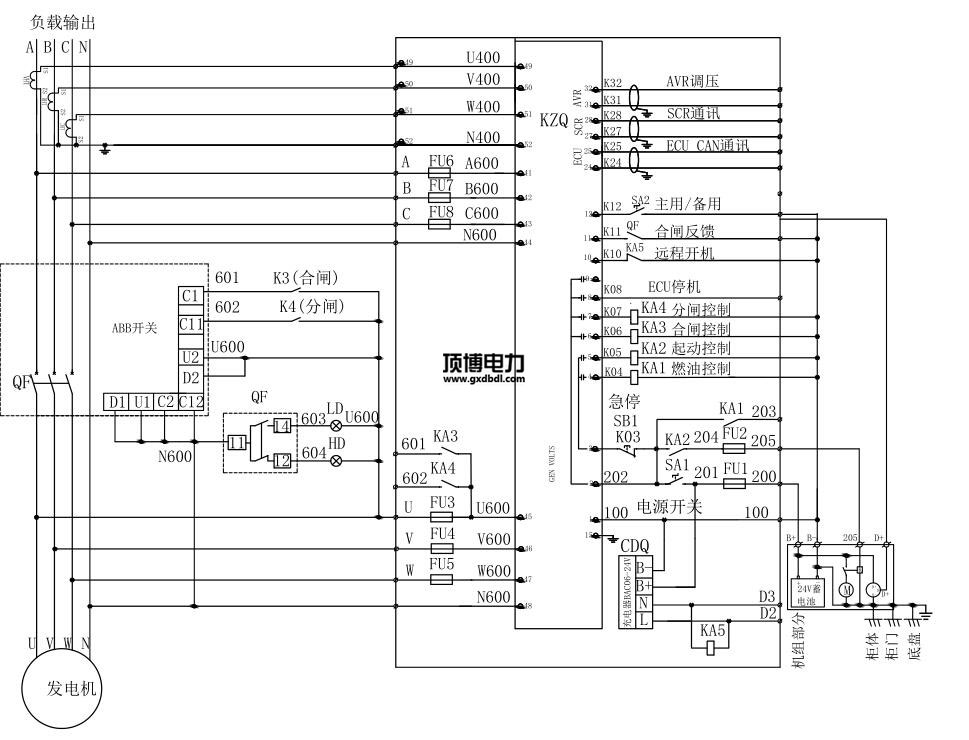

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.zggaw.com
